Popis

POPIS

• inteligentní schodišťový automat pro stejné použití jako CRM-4, ale s  rozšířenou možností ovládání v  režimu „PROG“ lze počtem stisků ovládacího tlačítka (tlačítek) zvolit dobu zpožděného vypnutí. Každý stisk násobí potenciometrem nastavený čas, tzn. pokud je nastaven čas 5min., tak 3 stisky tlačítka sepnou výstup na 15 min. Během časování lze krátkými stisky čas dále prodloužit, dlouhým stiskem (delším jak 2s) lze výstup naopak předčasně vypnout (reset)
• výstupní kontakt relé 16 A/AC1 s nárazovým proudem až 80 A umožňuje spínání jak žárovek, tak i zářivek.

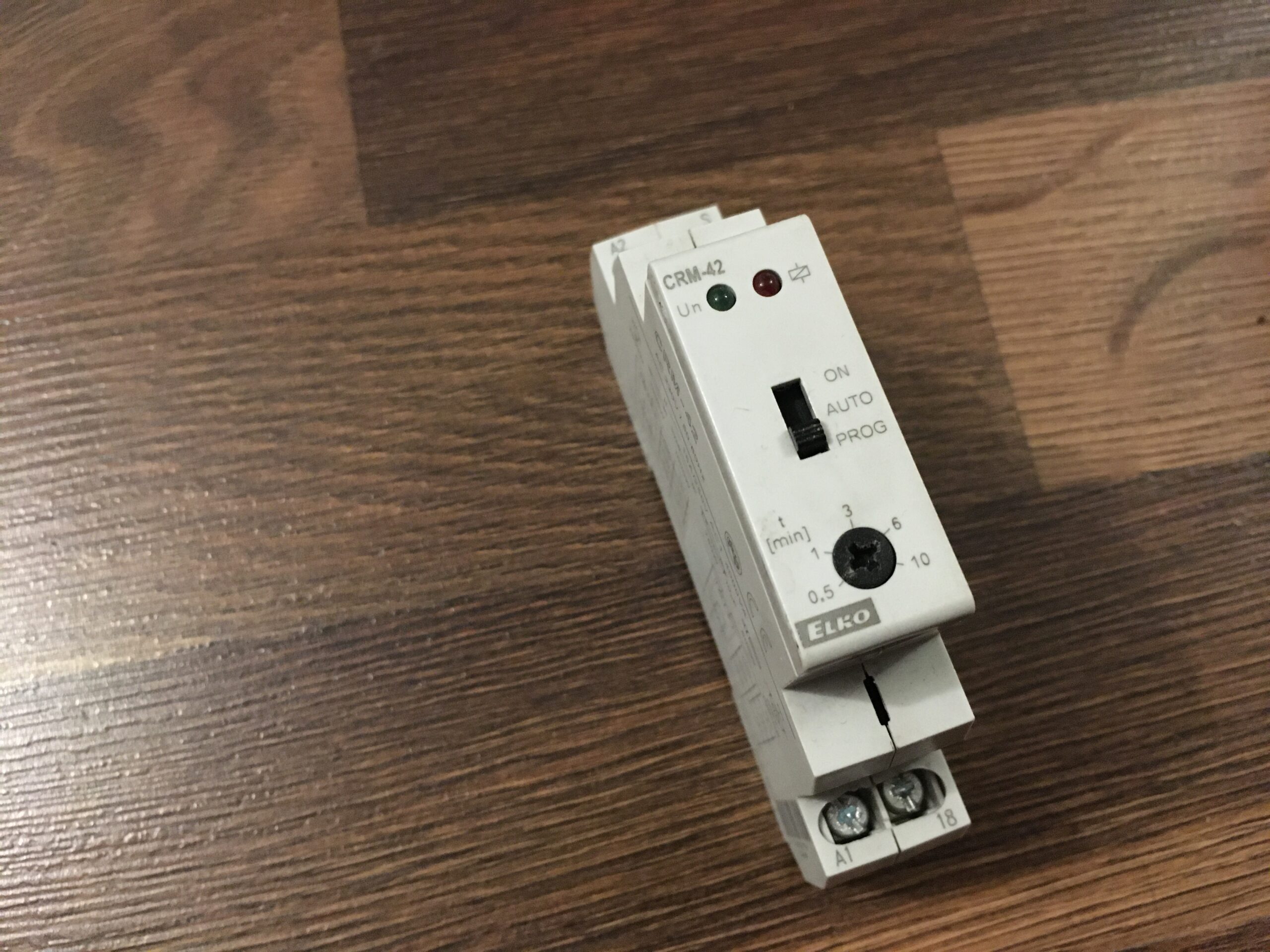

• funkce (nastavují se posuvným přepínačem na panelu):
  – ON – výstup je trvale sepnutý, např. servisní režim
  – AUTO – časování dle nastavení potenciometru v rozsahu 30 s – 10 min
  – PROG – časování s možností prodloužení délky svitu počtem stisků tlačítka
• časování (v režimu AUTO a PROG) je možno předčasně ukončit dlouhým stiskem tlačítka (> 2 s)
• napájecí napětí: AC 230 V, třmenové svorky • stav výstupu indikuje červená LED, která bliká nebo svítí v závislosti na stavu výstupu

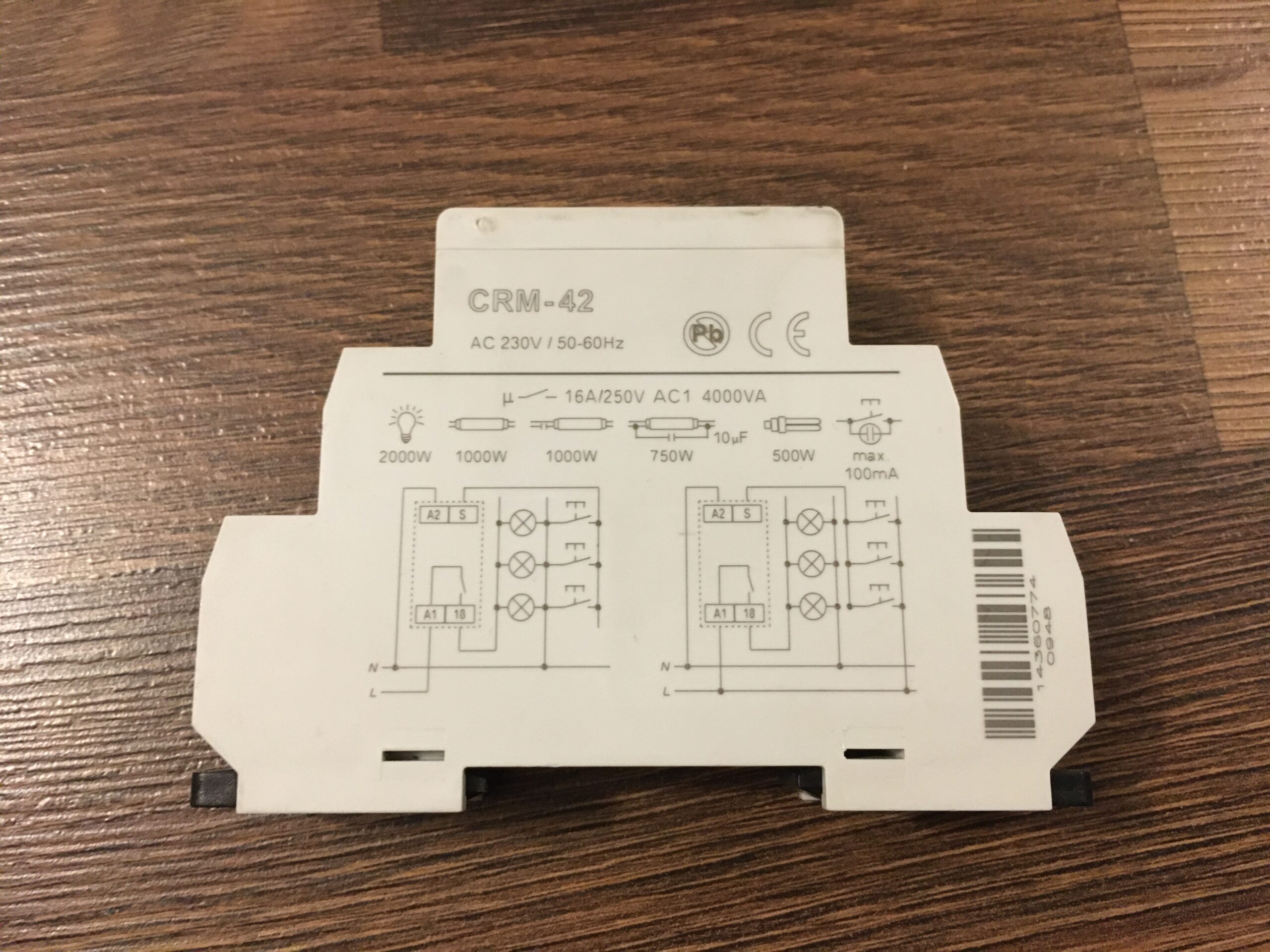

• 3-vodičové nebo 4-vodičové připojení (vstup S možno ovládat potenciálem A1 nebo A2)
• provedení 1-MODUL, upevnění na DIN lištu
• signalizace probliknutím 40 s a 30 s  před vypnutím výstupu

TECHNICKÉ PARAMETRY

• Napájecí napětí: AC 230 V / 50 – 60 Hz
• Maximální odběr: 4 W
• Výstupní kontakt: 1x spínací 16 A (AgSnO2 ), spíná potenciál A1
• Upevnění: DIN lišta EN 60715
• LED indikace: vstup – zelená, výstup – červená
• Krytí: IP40 z čelního panelu / IP10 svorky
• Rozměry: 90 x 17.6 x 64 mm
• Hmotnost:  69 g
