Vzdálené čtení dat z M-Bus zařízení přes sériovou komunikační linku RS232 v průmyslu, automatizaci budov. Nejčastěji používanými podřízenými zařízeními M-Bus jsou měřiče spotřeby tepla, vody a elektřiny.

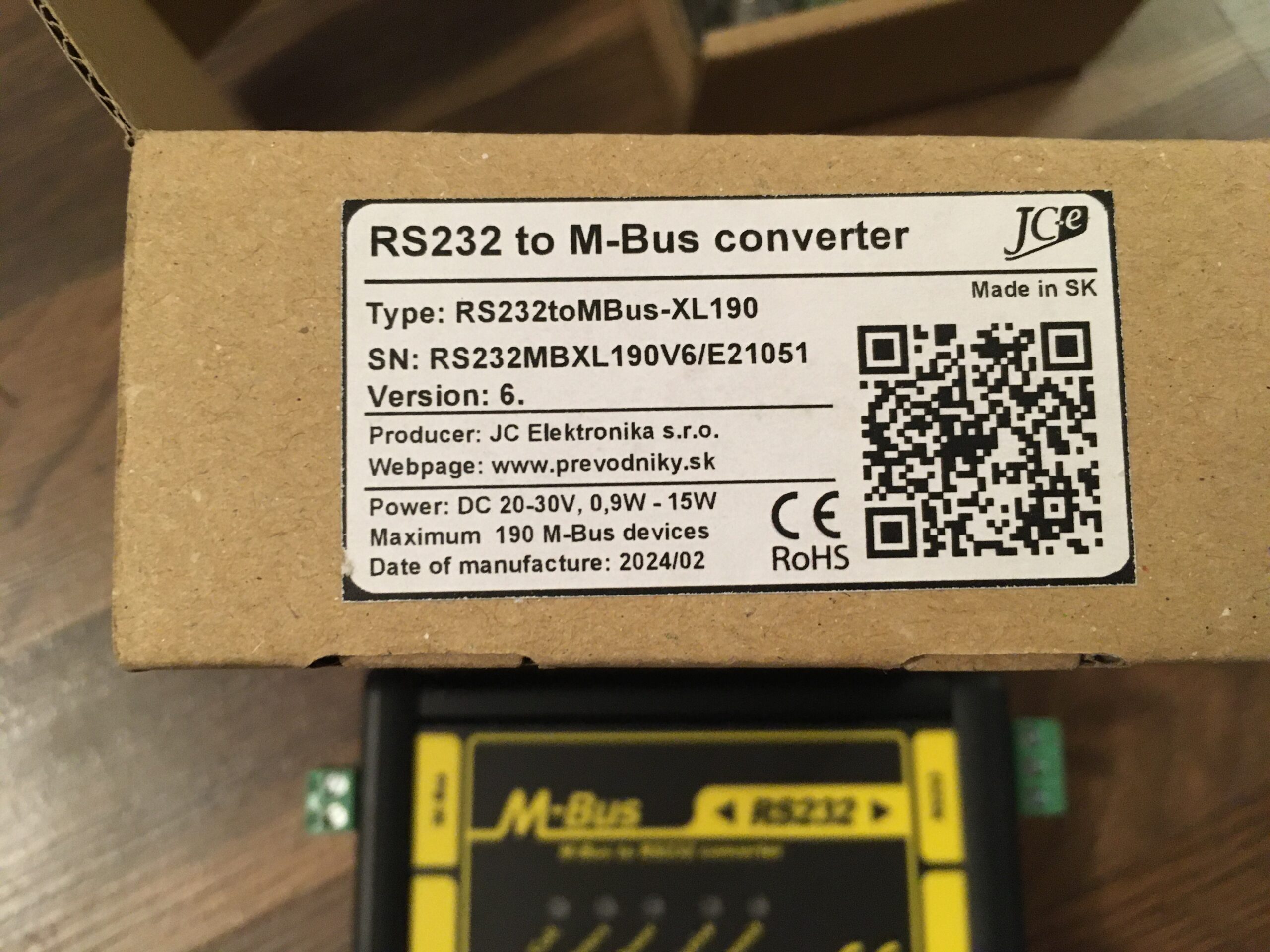

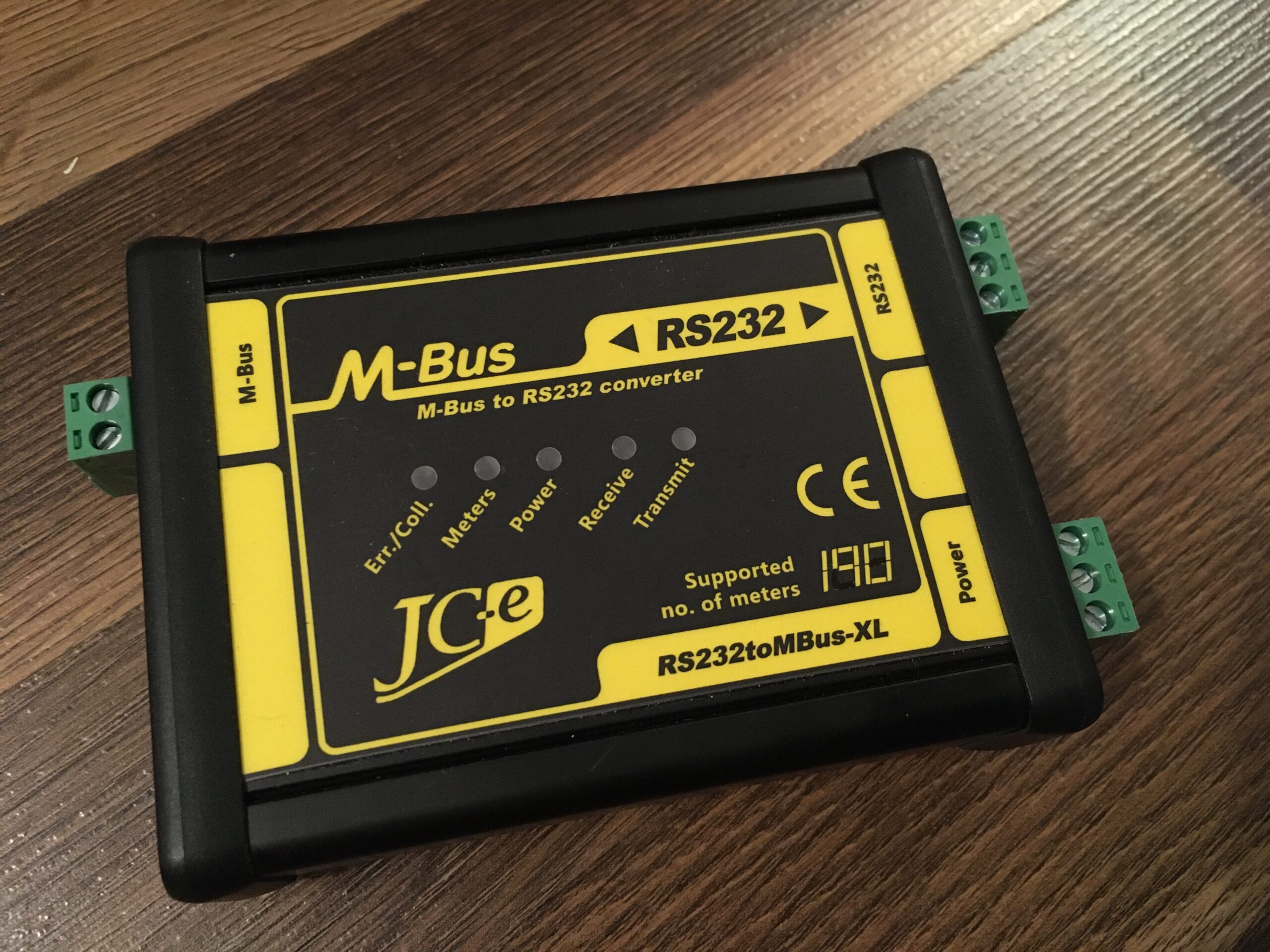

Převodník RS232toMBus-XL zajišťuje převod sériové linky RS232 na rozhraní M-Bus. Během konverze se obsah zpráv ani rychlost komunikace nemění. V závislosti na typu měniče je maximální počet spojitelných M-Bus podřízených zařízení 45, 80, 120 nebo 190.

M-Bus měnič má procesorově řízené řízení svého vlastního stavu, stavu napájení a stavu M-Bus linky. Provozní a chybové stavy jsou indikovány LED indikací, což usnadňuje a urychluje detekci možných chyb v komunikaci M-Bus.

Port M-Bus

• Připojte 1 k 45, 80, 120 nebo 190 M-Bus slave zařízením v závislosti na typu vysílače.
• Přepěťová ochrana zaručující nadstandardní odolnost proti přepětí.
• Ochrana proti proudu proti přetížení a zkratu na lince.
• Ochrana proti zbytečnému napětí.
• Kontrola stavů M-Bus linek procesorem pomocí LED indikace různých chybových stavů.
• Indikace kolize odpovídajících M-Bus slave zařízení.
• Indikace obsazení linky M-Bus s podřízenými zařízeními.
• Indikace přetížení, zkratu, kapacitního přetížení linky M-Bus.

Napájení

• Široký rozsah stejnosměrného napětí 12-30V (20-30V u modelu XL190).
• Přepěťová ochrana.
• Procesorové řízení napájecího napětí s indikací správnosti a chyb.

RS232

• Signály: TxD, RxD a GND
• Přepěťová ochrana.
• Galvanická izolace od napájecího zdroje a vedení M-Bus.

Mechanická konstrukce

• Hliníkové pouzdro s upevněním na DIN lištu 35mm.
